Amaç
GELİŞTİRİLME AŞAMASINDA. Birden fazla şehirde şubesi bulunan bir bir şirket için ağ tasarımı yapıp, bunu olabildiğince CIA üçgeni stantdartlarına uygun şekilde tasarlamak. Amaç bunu raporlamak değil günlük tutmak. O sebeple bu raporda o kadar da resmi olmayacağım.
Senaryo
Bu amaç gereğince önce senaryoyu belirlemek en mantıklısı olacaktır. Totalde 4 adet şehirde şubesi bulunan bir bir şirketin networkünü oluşturmamız gerekdiğini düşünelim ve bu şirket bir araba üreticisi olsun ve aşağıda belirtilen şehirlerde belirtilen tipte merkezleri olduğunu hayal edelim:
- İstanbul - Beyaz yaka ve IT tarafı için ana merkez.
- Ankara - Yönetim ve IK tarafı için ana merkez
- İzmir - Fabrika işçilerinin vs çalıştığı fabrika kurumu
- Antalya - Yine fabrika işçileri vs çalışsın burada da.
Şimdilik IT tarafı İstanbulda olacağını plandığım için tüm sunucularımız burada bulunacak. WEB, FTP, DHCP gibi ayrıca bu merkezler birbirlerine mesh topolojisi ile bağlanmış şekilde bulunacak. Muhtemelen Türkiye'de baya pahalıdır bu durum ama olsun adı üstünde senaryo.

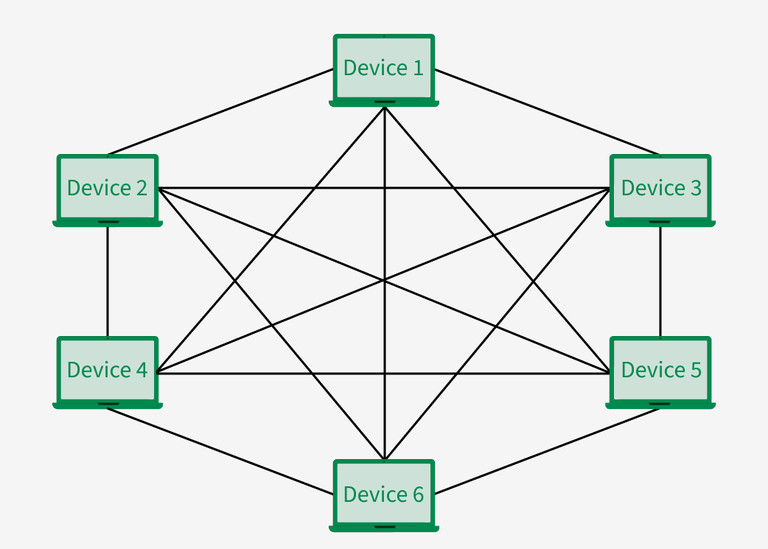

Mesh topoloji ne diyecek olusan. Tüm cihazların birbirlerine tamemen bağlanması diye basit bir özet geçebilirim sana. Şu şekilde ufak bir görsel bırakıyorum. Bunun sayesinde olur da Ankara'yı merkez olarak kabul edip hub and spoke yapsaydık, Ankara'da olabilecek bir aksilik durumunda direkt olarak tüm ağımız birbiri ile haberleşemez hale gelirdi.
Şimdi biraz mimariyi tasarlayayım.
Birincisi bir ağ içerisinde tüm kullanıcı grupları farklı VLAN'larda olacaklar. Her vlandaki cihaz router-on-stick ile birbirleriyle iletişime geçebilecek. Ayrıca bağlanılan kablosuz ağa göre de farklı vlanlara atılacaklar. Şimdilik bunu nasıl yapacağımı bilmiyorum ama halledeceğiz.

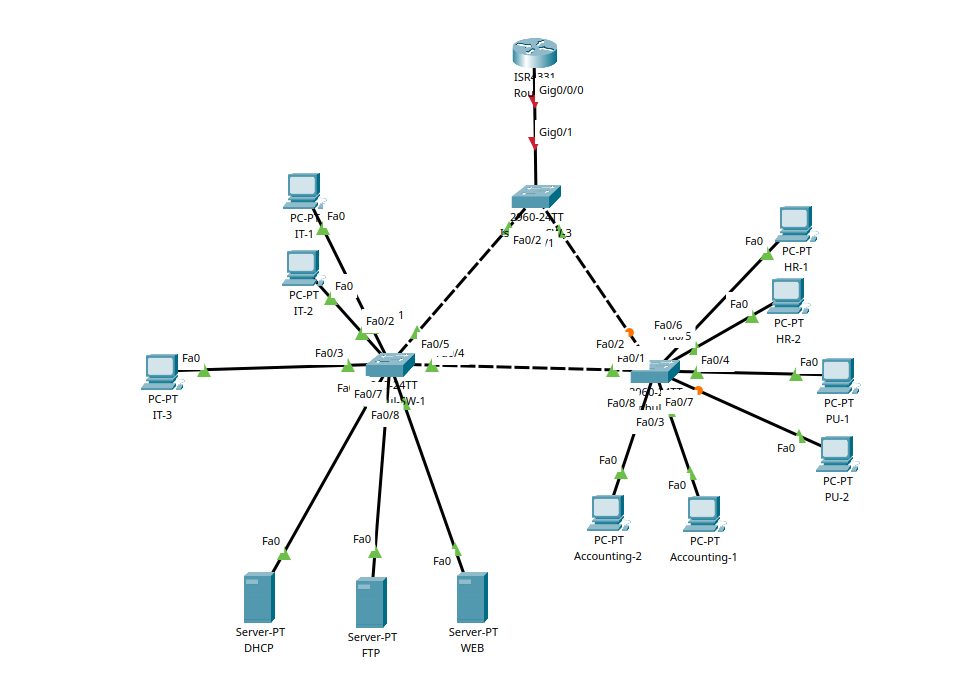

Öncelikle İstanbul şubesini görmektesin. Tasarım için kusura bakma. Şimdi öncelikle neden 3 adet switch birbirine bağlı dersen eğer. Amacım spanning tree protocol'ü de denemek. IT tarafı, insan kaynakları, satınalma birimi ve muhasebe birimi var. Bunların hepsi farklı VLAN'larda olacak.
